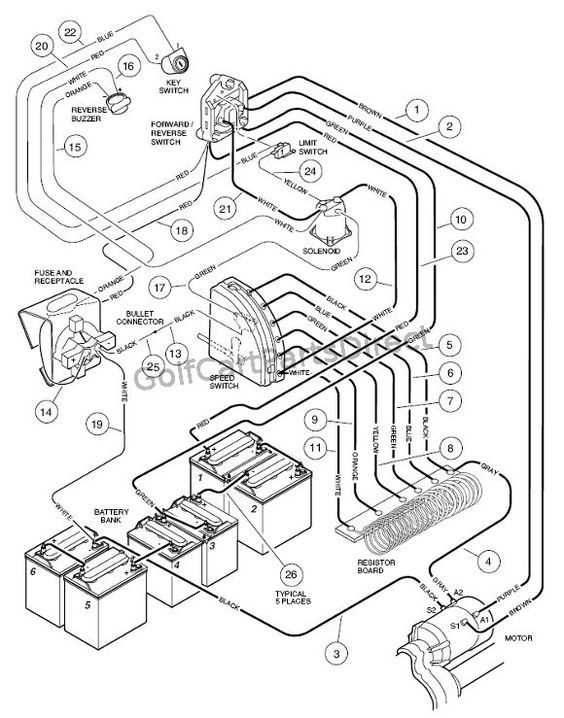

Schéma de câblage pour chariot de golf complet et détaillé

Les systèmes électriques des véhicules sont essentiels pour leur bon fonctionnement, en particulier lorsqu’il s’agit de petits engins utilisés dans des espaces spécifiques. Ces systèmes permettent de connecter divers composants et de garantir leur interaction efficace. Comprendre l’architecture de ces circuits est indispensable pour toute personne souhaitant entretenir ou réparer ce type de transport.

En explorant la structure des connexions électriques, vous apprendrez à identifier chaque élément et à comprendre son rôle. Cela peut inclure des composants tels que les batteries, les moteurs, les interrupteurs et les différents câbles nécessaires à leur alimentation. Une maîtrise de ces éléments vous permettra non seulement de réparer mais aussi d’optimiser les performances du véhicule.

Dans cet article, nous vous guiderons à travers les étapes pour décoder les schémas de connexion et vous fournirons des informations clés pour réussir vos réparations ou améliorations. Vous serez ainsi mieux préparé à prendre soin de votre engin et à prolonger sa durée de vie.

Comprendre le câblage d’un chariot de golf

Le bon fonctionnement d’un véhicule électrique repose sur un réseau de connexions minutieusement conçu. Chaque composant est lié à un autre par des fils et des circuits, permettant ainsi une circulation optimale de l’énergie. Maîtriser l’agencement de ces connexions vous aide à mieux comprendre comment les différents éléments interagissent et à identifier rapidement les problèmes éventuels.

Le câblage d’un tel engin comprend principalement les batteries, le moteur, les interrupteurs et les relais. Chaque partie joue un rôle crucial dans la gestion de l’alimentation, du démarrage et de la vitesse. Un mauvais raccordement ou une mauvaise installation peut entraîner des dysfonctionnements, voire endommager certains éléments importants. Ainsi, il est essentiel de savoir comment chaque composant se connecte et d’être capable de lire ces connexions avec précision.

En apprenant à décoder les schémas et à reconnaître les différents types de câbles, vous pourrez effectuer des réparations ou des modifications en toute sécurité. Cette connaissance vous permettra aussi de maintenir l’engin en excellent état de marche, en optimisant son rendement et en prolongeant sa durée de vie.

Les composants électriques d’un chariot de golf

Pour assurer le bon fonctionnement d’un véhicule électrique, il est important de comprendre les différents éléments qui composent son système électrique. Chaque composant joue un rôle spécifique et doit être bien intégré pour garantir une circulation efficace de l’énergie.

Voici les principaux composants électriques que l’on retrouve dans un tel véhicule :

• Batterie : Source d’énergie principale, elle alimente tous les autres composants. La capacité et l’état de la batterie influencent directement les performances du véhicule.
• Moteur électrique : Il transforme l’énergie fournie par la batterie en mouvement. La puissance du moteur détermine la vitesse et l’efficacité du véhicule.
• Interrupteurs et contrôles : Ces dispositifs permettent de contrôler la mise en marche, l’arrêt et parfois la régulation de la vitesse du moteur. Ils peuvent inclure des boutons, des leviers ou des pédales.
• Relais et fusibles : Ces éléments protègent le circuit contre les surcharges électriques en coupant l’alimentation en cas de problème. Ils assurent également une gestion plus précise de l’énergie.
• Câblage et connecteurs : Les câbles relient tous les composants entre eux, permettant la transmission de l’énergie et des signaux. Les connecteurs garantissent une bonne connexion entre les fils et les dispositifs.

La compréhension de chacun de ces éléments est essentielle pour pouvoir entretenir ou réparer le système électrique d’un véhicule électrique. Une mauvaise gestion d’un de ces composants peut entraîner des dysfonctionnements ou des pannes graves.

Comment lire un schéma de câblage

La lecture d’un schéma de câblage est essentielle pour comprendre l’agencement des composants électriques et leur interaction. Ce type de schéma représente de manière visuelle la façon dont les différents éléments sont connectés, permettant ainsi de repérer facilement les erreurs et d’effectuer des réparations ou des améliorations. Pour bien interpréter ces schémas, il est nécessaire de connaître les symboles et les conventions utilisées.

Identifier les symboles et les connexions

Chaque composant du système est représenté par un symbole standardisé. Par exemple, une batterie est souvent symbolisée par deux lignes parallèles, tandis qu’un moteur peut être représenté par un cercle avec des flèches indiquant la rotation. Les fils et connexions sont également illustrés par des lignes, qui relient les symboles entre eux. Il est important de bien comprendre ces symboles pour pouvoir suivre le parcours de l’énergie et vérifier les relations entre les éléments.

Suivre le flux d’énergie

Les schémas indiquent généralement le sens du flux d’énergie, ce qui vous permet de suivre la trajectoire de l’électricité depuis la source (comme la batterie) jusqu’aux composants qui l’utilisent, comme le moteur ou les interrupteurs. Chaque connexion doit être vérifiée pour s’assurer qu’il n’y a pas de courts-circuits ou de déconnexions. En comprenant comment l’énergie circule, vous pourrez diagnostiquer les problèmes de manière plus efficace et optimiser le système.
