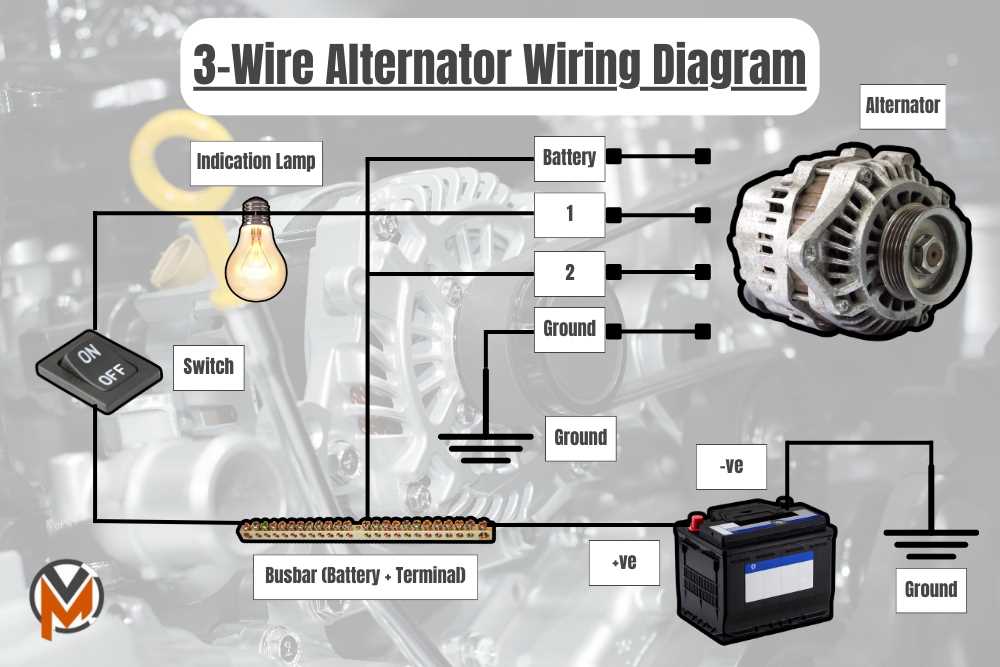

Schéma de câblage alternateur Ford à 3 fils simplifié

Lors de l’entretien ou de la réparation d’un véhicule, il est essentiel de comprendre comment connecter correctement les différents composants électriques pour garantir leur bon fonctionnement. Les systèmes de charge à trois fils sont courants et offrent une solution simple et efficace pour maintenir la batterie en état de marche. La mise en place correcte de ces connexions est cruciale pour éviter des pannes imprévues et garantir une performance optimale du moteur.

Une bonne compréhension de l’installation permet de résoudre la plupart des problèmes électriques sans avoir besoin de recourir à des équipements coûteux. Ce guide vous aidera à identifier les éléments clés, à comprendre leur rôle et à assurer une installation précise et sécurisée.

Les erreurs dans le processus de connexion peuvent entraîner des défaillances ou des dysfonctionnements. Il est donc impératif d’être méthodique et de suivre les étapes de manière précise pour éviter tout risque de court-circuit ou de mauvais fonctionnement.

Comprendre le câblage d’un alternateur

Le système de charge d’un véhicule repose sur un mécanisme électromécanique conçu pour fournir l’énergie nécessaire à la batterie et aux autres composants électriques. Pour garantir un fonctionnement efficace, chaque connexion doit être réalisée correctement. Dans cette section, nous explorerons les éléments essentiels à connaître pour installer ou dépanner un tel système à trois fils, en mettant l’accent sur la simplicité de l’approche et l’importance d’une bonne compréhension des étapes de raccordement.

Les composants clés du système

Le système de charge utilise trois éléments principaux pour garantir une gestion correcte de l’énergie. Chacun de ces composants joue un rôle vital dans le bon fonctionnement global :

• Le régulateur de tension : il ajuste la tension pour maintenir une charge stable et protéger la batterie.
• La source d’alimentation : généralement un générateur, il produit l’énergie nécessaire au système.
• Les connexions : elles permettent de relier ces composants entre eux de manière sécurisée et fonctionnelle.

Les étapes d’une installation correcte

Suivre une procédure claire est essentiel pour assurer une connexion efficace et éviter les pannes. Voici les étapes à suivre pour une installation réussie :

1. Commencez par identifier les points de connexion du générateur et du régulateur.
2. Connectez le fil principal au bornier de la batterie, en vous assurant qu’il est bien fixé.
3. Reliez le régulateur aux autres composants en vérifiant la polarité et l’intégrité des câblages.
4. Testez le système en vérifiant la tension de sortie pour vous assurer qu’elle reste stable.

Ces étapes garantissent non seulement une bonne installation, mais aussi une sécurité accrue, évitant ainsi des risques liés à un câblage incorrect ou une mauvaise gestion de la charge.

Étapes pour connecter un générateur à 3 fils

La connexion d’un système de charge à trois composants distincts peut sembler complexe, mais elle est en réalité assez simple si chaque étape est suivie correctement. Dans cette section, nous allons décrire les étapes essentielles pour établir les bonnes connexions et garantir une performance optimale du système, en prenant soin de respecter l’ordre des opérations et d’utiliser les bons outils pour éviter les erreurs électriques.

Préparer les composants nécessaires

Avant de commencer, il est essentiel de rassembler tous les éléments nécessaires. Vous aurez besoin de câbles appropriés, de connecteurs fiables et des outils adéquats pour assurer une installation sécurisée et sans erreur. Assurez-vous également que la batterie du véhicule est déconnectée avant de commencer à travailler sur le système.

Procédure de connexion

Voici les principales étapes pour connecter efficacement votre générateur à trois composants :

• Connecter le câble principal : Reliez le câble qui sort du générateur à la borne positive de la batterie, en veillant à ce que la connexion soit bien serrée.
• Installer le régulateur de tension : Le régulateur doit être raccordé aux bornes du générateur pour assurer la régulation de la charge. Vérifiez que le câblage est correctement orienté.
• Connecter le fil de signalisation : Ce câble permet de signaler la charge à la batterie. Il doit être relié à un circuit d’activation, souvent via un interrupteur ou un relais.
• Vérification et tests : Une fois les connexions effectuées, il est crucial de tester le système. Démarrez le moteur et mesurez la tension à la batterie pour vous assurer que le système fonctionne correctement.

Suivre ces étapes avec rigueur assurera non seulement un système fonctionnel, mais aussi une sécurité renforcée en éliminant les risques de court-circuit ou de mauvaise connexion.

Résoudre les problèmes courants de câblage

Les systèmes électriques des véhicules peuvent parfois présenter des dysfonctionnements liés à des connexions incorrectes ou usées. Lorsqu’un problème survient, il est important d’identifier la cause sous-jacente pour effectuer les réparations nécessaires. Ce guide vous aidera à résoudre certains des problèmes les plus fréquemment rencontrés lors de l’installation ou de l’entretien d’un système à trois composants. En suivant une méthode structurée, vous pourrez diagnostiquer rapidement les erreurs et garantir une performance fiable.

Problème de charge insuffisante

Un des problèmes les plus fréquents est une charge insuffisante de la batterie, souvent causée par une connexion défectueuse ou une mauvaise régulation de la tension. Voici quelques vérifications à effectuer :

• Vérifiez les connexions : Assurez-vous que tous les câbles sont bien fixés et qu’aucune connexion n’est corrodée.
• Testez la tension de sortie : Utilisez un multimètre pour mesurer la tension à la batterie. Elle doit être stable et se situer entre 13,8 et 14,4 V avec le moteur en marche.
• Inspectez le régulateur de tension : Si la tension reste trop basse, il est possible que le régulateur ne fonctionne pas correctement et doive être remplacé.

Problème de court-circuit ou de surchauffe

Les court-circuits ou la surchauffe peuvent également survenir à cause de câbles endommagés ou mal isolés. Ce type de problème peut être dangereux, il est donc crucial de le résoudre rapidement :

• Contrôlez l’intégrité des câblages : Examinez tous les câbles pour détecter toute usure, coupure ou mauvaise isolation.
• Vérifiez la mise à la terre : Une mauvaise connexion à la masse peut entraîner des dysfonctionnements. Assurez-vous que tous les points de mise à la terre sont propres et bien fixés.
• Remplacez les composants défectueux : Si un câble est trop endommagé, il doit être remplacé par un neuf, et tous les connecteurs doivent être vérifiés pour garantir un contact optimal.

En suivant ces étapes, vous pourrez non seulement identifier les causes des problèmes mais aussi prendre les mesures appropriées pour assurer un fonctionnement sans faille du système.
