Schéma de câblage pour moteur pas à pas

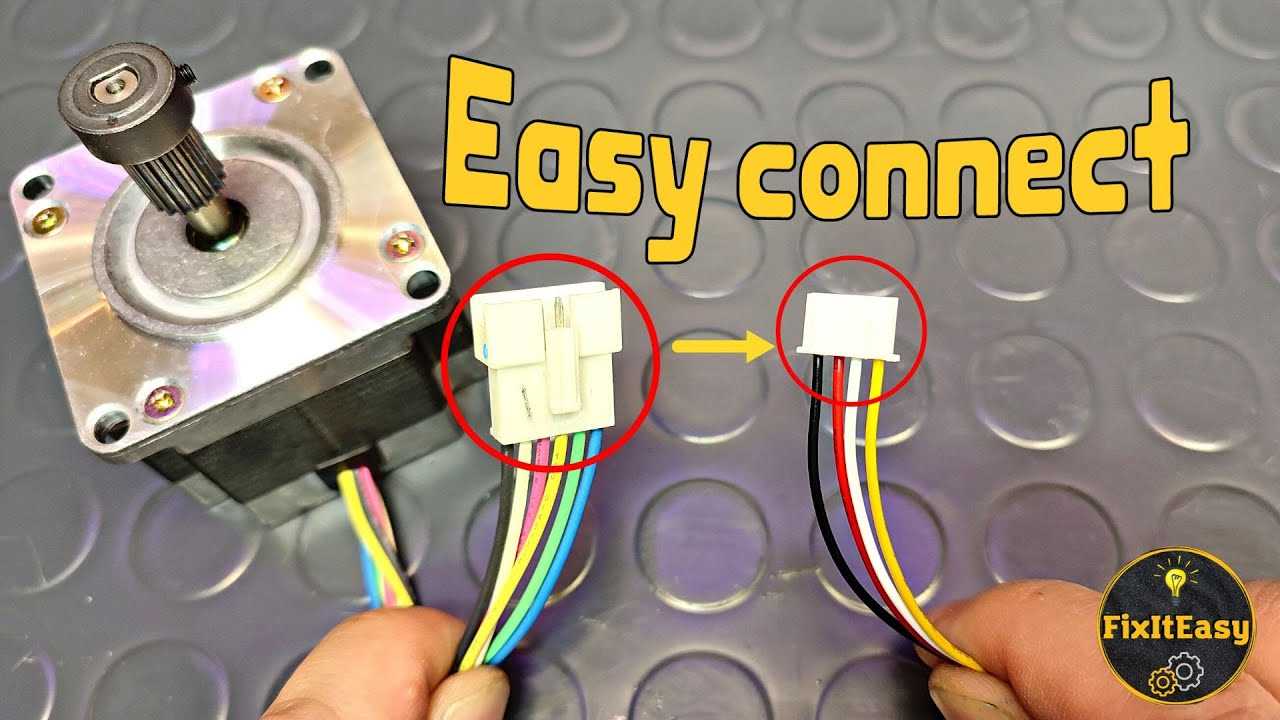

wiring diagram stepper motor

Lorsque vous travaillez avec des dispositifs qui nécessitent des déplacements précis, une connexion correcte de leurs composants électriques devient essentielle pour garantir leur bon fonctionnement. Une mauvaise configuration peut entraîner des erreurs de fonctionnement, des pannes ou des performances réduites. Dans cet article, nous allons explorer les éléments fondamentaux de la mise en place de ces systèmes et comment optimiser leur fonctionnement à travers une installation soigneusement pensée.

Les systèmes à mouvement contrôlé sont largement utilisés dans de nombreuses industries, de la robotique à l’automatisation, en passant par les imprimantes 3D et les équipements CNC. Leur précision et leur capacité à exécuter des mouvements répétés et précis en font un choix privilégié. Cependant, pour tirer pleinement parti de leurs capacités, il est crucial de comprendre comment les câbler correctement.

Dans cet article, vous découvrirez les principes clés du câblage de ces appareils, les erreurs courantes à éviter et des conseils pratiques pour assurer une connexion fiable et stable. Nous aborderons également les différents types de câblage et la manière dont chaque configuration peut influencer les performances du système.

Comprendre le câblage du moteur pas à pas

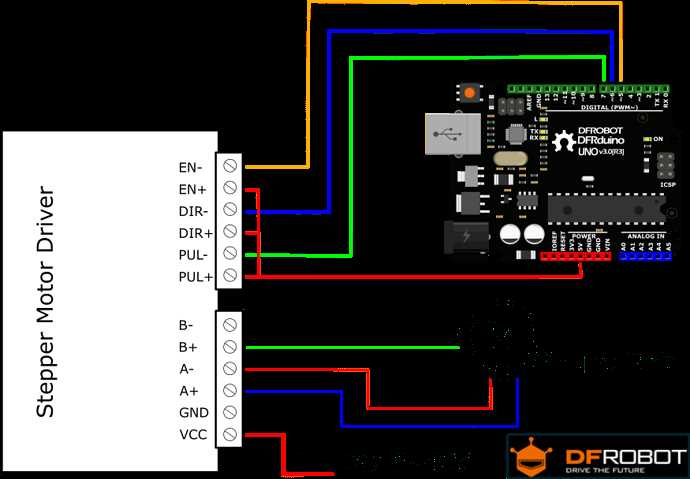

wiring diagram stepper motor

Une connexion correcte des éléments d’un système à déplacement précis est essentielle pour assurer une performance optimale. Ce type de dispositif repose sur un ensemble de composants qui interagissent de manière coordonnée, et chaque connexion doit être réalisée de manière adéquate pour garantir des mouvements précis et stables. Dans cette section, nous allons détailler les étapes pour comprendre comment relier correctement ces éléments et éviter les erreurs fréquentes.

Les bases du câblage de ces dispositifs

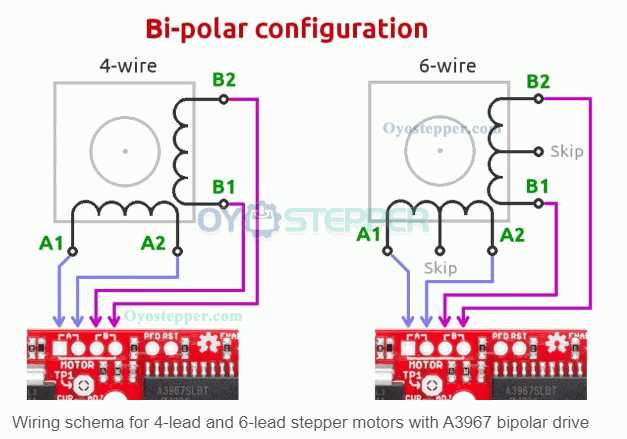

wiring diagram stepper motor

Le principe de fonctionnement repose sur des impulsions électriques envoyées aux bobines, lesquelles génèrent un champ magnétique permettant de contrôler le mouvement du système. La disposition des fils est cruciale pour que chaque bobine soit alimentée correctement, et chaque fil doit être raccordé au bon terminal. En fonction du type de dispositif que vous utilisez, il peut y avoir des différences dans la manière de connecter les fils, mais les bases restent généralement les mêmes.

Les erreurs fréquentes à éviter

Une erreur courante lors de l’installation est de connecter les fils dans un ordre incorrect, ce qui peut entraîner des dysfonctionnements ou une perte de précision. Par exemple, inverser deux fils peut perturber la séquence des impulsions et provoquer des mouvements désordonnés ou imprécis. Il est également important de vérifier la tension et les spécifications des composants avant d’effectuer la connexion, afin d’éviter tout risque de surchauffe ou de défaillance prématurée.

Les bases du fonctionnement d’un moteur pas à pas

Les systèmes de déplacement à précision contrôlée sont utilisés dans de nombreuses applications où des mouvements précis et répétés sont nécessaires. Leur fonctionnement repose sur un contrôle électronique qui permet de diviser chaque rotation en petites étapes. Cette technologie permet d’obtenir une précision extrême, essentielle pour des tâches telles que l’assemblage automatique, la fabrication de prototypes ou les imprimantes 3D. Dans cette section, nous allons expliquer les principes de base de ce fonctionnement et la manière dont il permet de contrôler avec exactitude les déplacements.

Le principe de fonctionnement des systèmes à déplacement discret

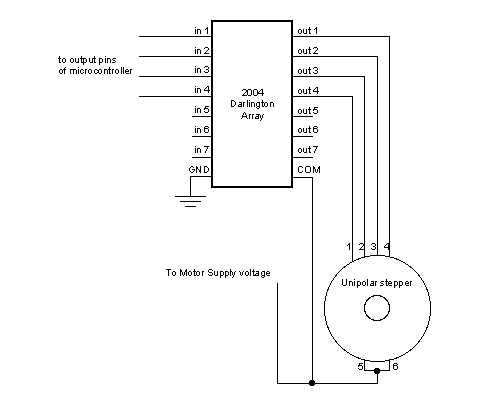

wiring diagram stepper motor

Ces dispositifs fonctionnent en générant une série d’impulsions électriques envoyées aux bobines internes, créant ainsi un champ magnétique qui déplace un rotor par petits pas. Chaque impulsion provoque un mouvement limité, et la combinaison de ces étapes permet de contrôler précisément l’angle et la distance parcourue. En ajustant la fréquence des impulsions, il est possible de contrôler la vitesse de déplacement, ce qui rend ces systèmes particulièrement flexibles et adaptés à diverses applications de haute précision.

Les différents types de contrôles

Le contrôle des déplacements peut se faire de différentes manières, en fonction des besoins spécifiques de chaque application. Le mode le plus couramment utilisé est le contrôle unipolaire, où les bobines sont alimentées à travers un seul fil, ce qui simplifie l’installation. Cependant, pour des performances optimisées, notamment en termes de couple et d’efficacité, certains systèmes utilisent un contrôle bipolaire qui permet une meilleure répartition de l’énergie entre les bobines. Chaque type de contrôle présente des avantages et des inconvénients selon l’application et le niveau de précision recherché.

Choisir les bons composants pour un montage réussi

Le succès d’un système à déplacement précis repose non seulement sur un câblage correct, mais aussi sur le choix des composants adéquats. Il est essentiel de sélectionner les éléments compatibles entre eux pour garantir une performance optimale et éviter des pannes prématurées. Chaque composant joue un rôle crucial dans le bon fonctionnement global, que ce soit l’alimentation, les contrôleurs ou les éléments mécaniques. Dans cette section, nous explorerons les critères à prendre en compte lors du choix des pièces nécessaires à un montage fiable et efficace.

Les critères de sélection des composants électriques

Lors du choix des composants électriques, il est important de s’assurer qu’ils respectent les spécifications de tension et de courant nécessaires au bon fonctionnement du système. Les contrôleurs doivent être adaptés aux caractéristiques du système, et les alimentations doivent fournir une tension stable et suffisante pour éviter toute instabilité. De plus, il est essentiel de vérifier la capacité de dissipation thermique des composants, notamment des drivers, afin d’éviter toute surchauffe qui pourrait endommager les circuits.

Les éléments mécaniques et leur impact sur le montage

Outre les composants électroniques, les éléments mécaniques jouent également un rôle important dans le bon fonctionnement du système. Les roulements, les axes et les fixations doivent être choisis en fonction des exigences de mouvement, de précision et de résistance. Un mauvais choix d’éléments mécaniques peut entraîner des frictions excessives, une usure prématurée ou des imprécisions dans les déplacements. Il est donc crucial de bien évaluer ces facteurs pour garantir une performance stable et durable du système.
